opis proizvoda

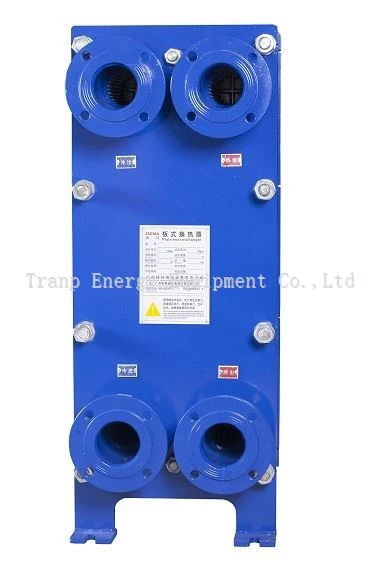

Pločasti izmjenjivač topline se sastoji od utisnutih i oblikovanih konkavnih i konveksnih ploča od nehrđajućeg čelika. Konkavni i konveksni uzorci između dvije susjedne ploče čine relativnu kombinaciju od 180 stepeni, tako da konkavni i konveksni izbočini između dvije ploče pločastog izmjenjivača topline formiraju raspoređene kontaktne točke, a kontaktne točke se kombinuju vakuumskim zavarivanjem kako bi se formirala visoka - raspoređena cirkulacijska struktura pločastog izmjenjivača topline otporna na pritisak, a ove raspoređene cirkulacijske strukture čine da topli i hladni fluidi u pločastom izmjenjivaču topline proizvode snažan turbulentni tok i postižu visok prijenos topline. Pločasti izmjenjivač topline se sastoji od skupa valovitih metalnih ploča sa četiri ugaone rupe kroz koje prolaze dva fluida za prijenos topline. Metalne ploče su montirane u okvir sa fiksnim pločama i pokretnim kompresijskim pločama sa strane i stegnute steznim vijcima. Ploče su opremljene zaptivnim zaptivkama koje zatvaraju kanale fluida i vode tečnosti naizmjenično u njihove odgovarajuće kanale protoka kako bi se formirala izmjena topline. Brzina protoka, fizička svojstva, pad pritiska i temperaturna razlika fluida određuju broj i veličinu ploča. Valovite ploče ne samo da povećavaju nivo turbulencije, već i formiraju mnoge potporne tačke, koje su dovoljne da izdrže razliku pritiska između medija. Metalne ploče i pokretne ploče kompresijske ploče su okačene na gornju vodilicu i postavljene na donju vodilicu, dok su krajevi šipki pričvršćeni za potporne stupove.
Uslovi:
● Toplota se uvijek prenosi sa toplog na hladni medij.
● Uvek mora postojati temperaturna razlika između medija.
● Gubitak toplote iz medijuma za grejanje jednak je toploti dobijenoj od hladnog medijuma.
Dizajn materijala i odabir
Za različite primjene i zahtjeve nudimo mnogo vrsta materijala.
Ovdje je jednostavan list uobičajenog materijala za referencu.
Odabir materijala | ||
Plate Material | SUS304, SUS316L, SMO254, Ti, Ni, Hastelloy |  |
| Materijal zaptivke | NBR, HNBR, EPDM, viton/fluoroguma, hloropren, Silikonska guma |  |
| Materijal okvira | Ugljični čelik, nerđajući čelik |  |
| *Za posebne zahtjeve, kontaktirajte nas za potvrdu | ||
Prijave
Rekuperacija otpadne toplote
Hrana
Petrohemijska industrija
rudarska industrija
Grijanje vode
Q & A
P: Da li ste trgovačka kompanija ili proizvođač?
O: Mi smo profesionalni proizvođač specijalizovan za izmjenjivač topline i posude pod pritiskom. I imamo dvije zrele fabrike u Kini.
P: Možete li napraviti OEM i ODM?
O: Da, OEM i ODM su prihvatljivi. Materijal, boja i vrsta su po Vašem izboru.
P: Kada mogu dobiti cijenu?
O: Obično citiramo u roku od 24 sata nakon što dobijemo vaš upit.
